SAILTON 电阻焊机零件焊机整流管 ZP7000A 400V
产品编号 : 焊机整流管 ZP7000A 400V
产品属性 :
焊机整流管
专为中频电阻焊机设备设计
高可靠性
极低的通态压降
极低的接触热阻
可以达到2000HZ频率
产品介绍

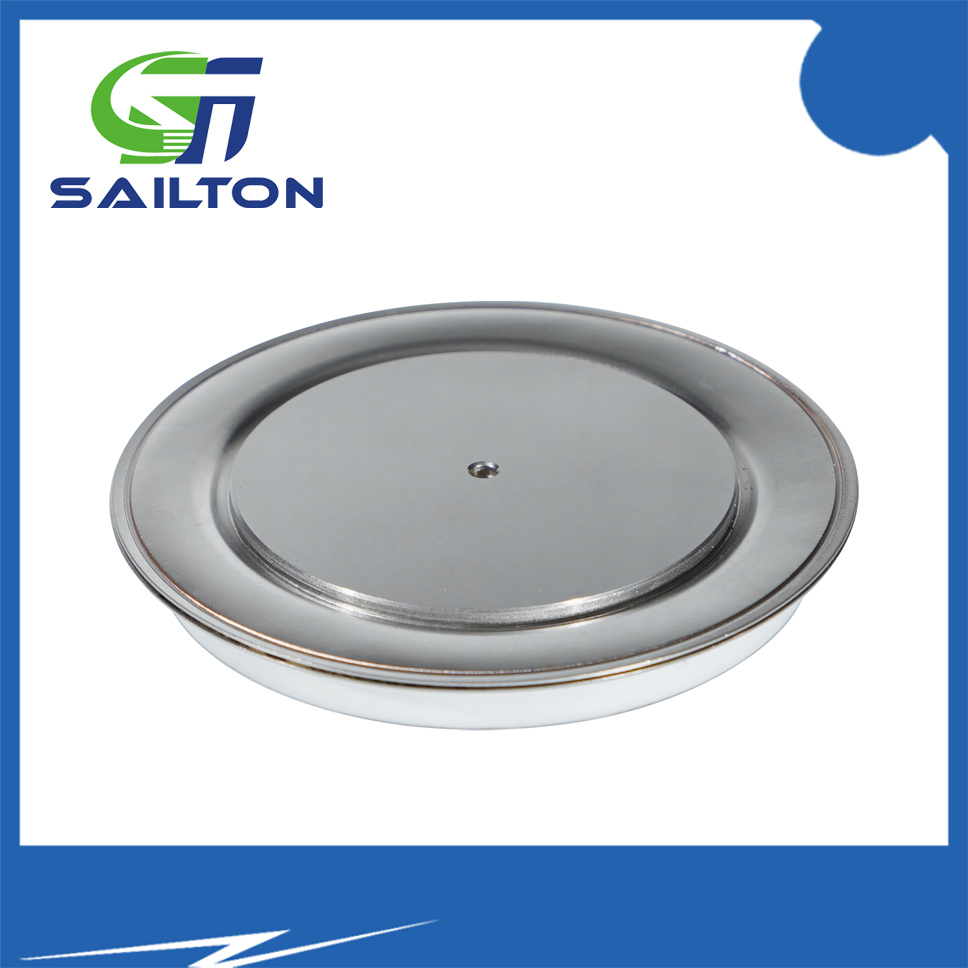

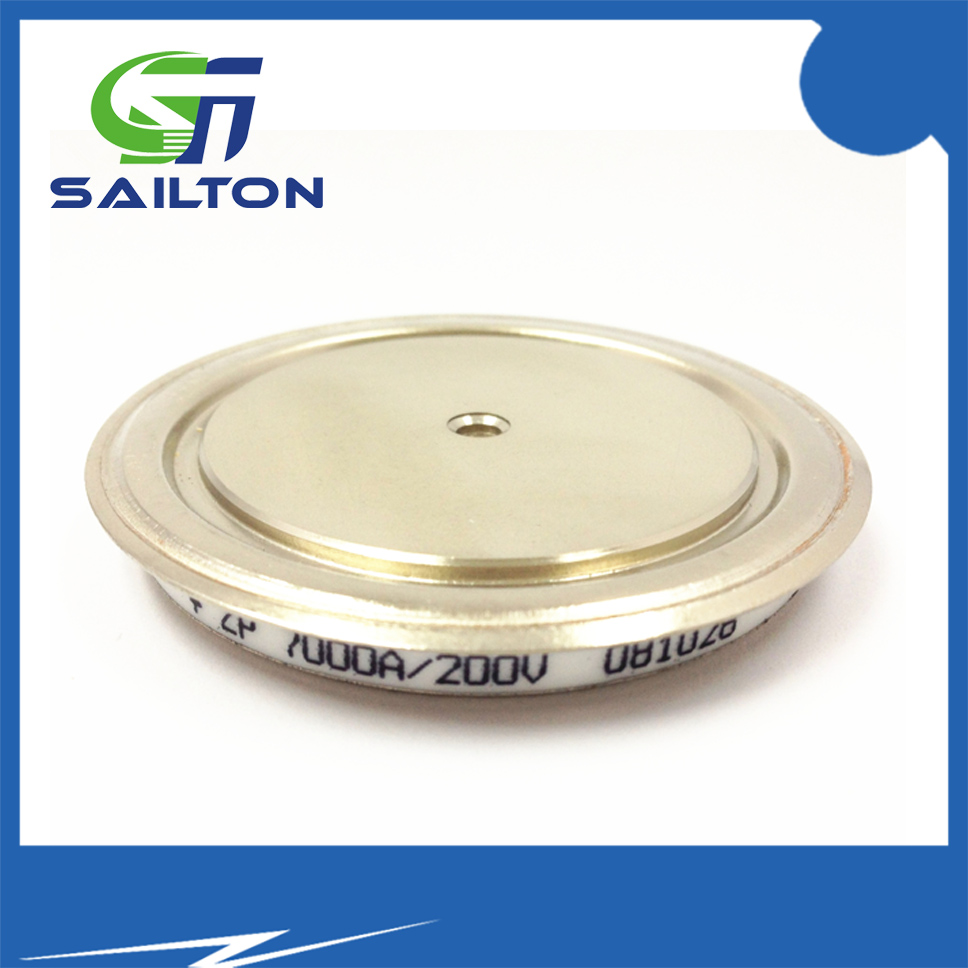

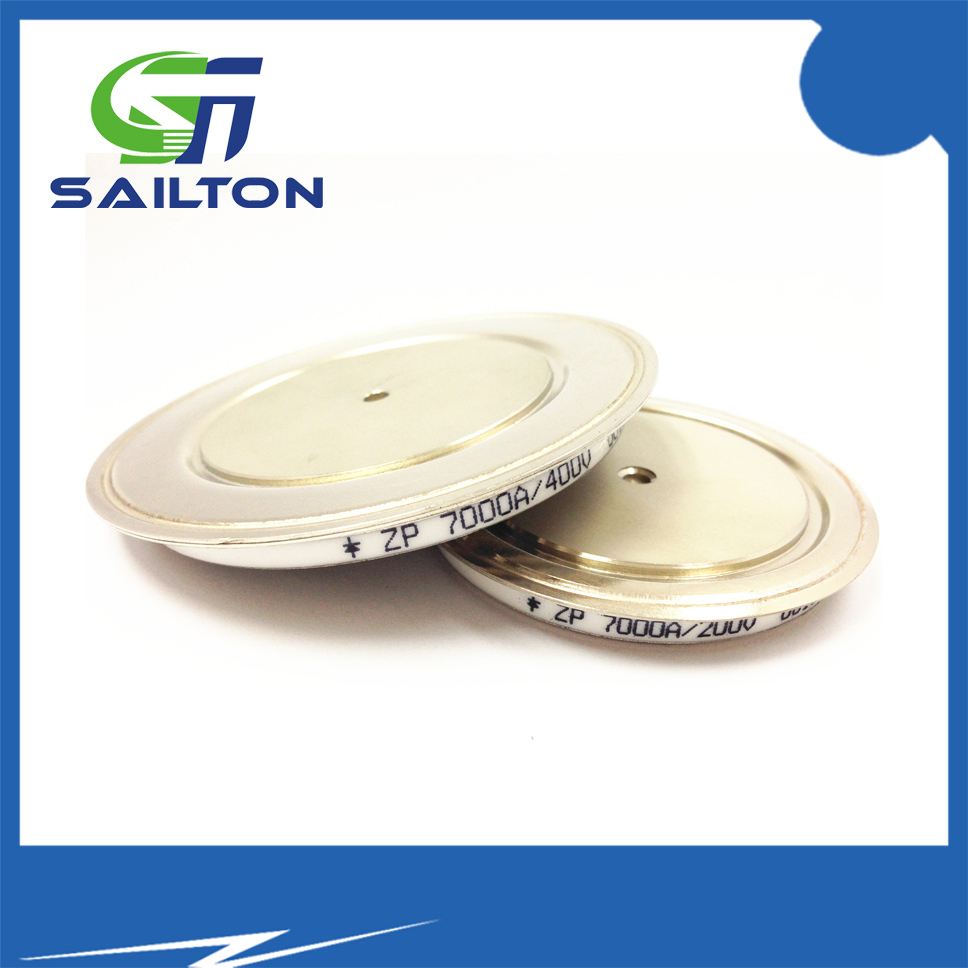

SAILTON 高可靠性中频焊机整流管 ZP7000A 400V
焊机整流管是一种用于中频点焊机，MFDC点焊机，缝焊机的高电流低压半导体器
件。电流范围为7100A至13500A，电压为200V或400V。焊接二极管也称为“焊机二极管” ，“焊机整流二极管”。焊接二极管是电阻焊机中的核心整流元件，作为焊接整流二极管的输出。
我们是中国最大的焊机整流管生产基地。焊机整流管产品线包括7100A，9000A，12000A家用型焊机二极管和10500A，13500A无壳式焊接二极管。由于质量稳定，工作时间长，赢得了客户的一致好评。 电阻焊机制造商，焊接机器人服务提供商，汽车制造商等。
特征
专为中频电阻焊机设备设计
高可靠性
极低的通态压降
极低的接触热阻
可以达到2000HZ频率
应用
用于各类中频 工频电阻焊机
例如汽车焊钳 缝焊机 网格焊机等等
用于中频点焊机的焊机整流管
我们开发和生产用于中频点焊机应用的大电流焊机整流管。

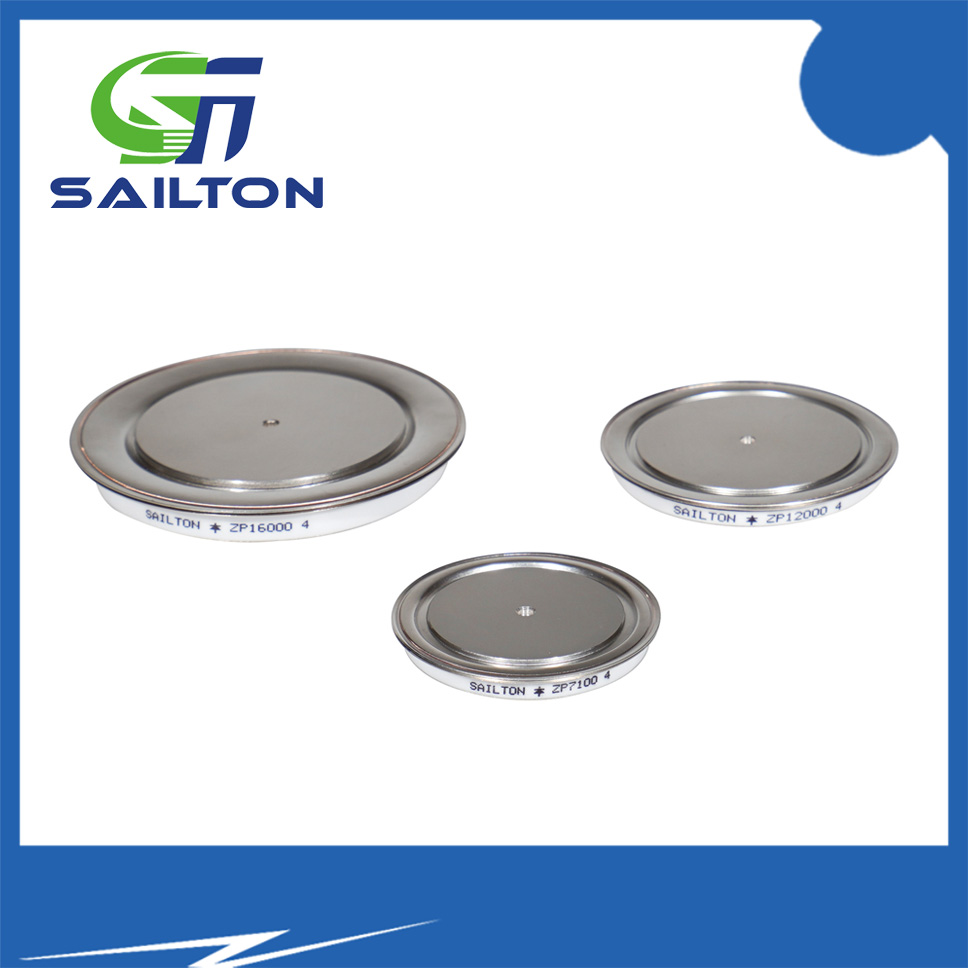

我们的焊机整流管电流分别为4000A，7100A，9200A，10500A，12000A，13500A，16000A，18000A。
其电压为200V-600V。
| 型号 | IF(av) | VRRM | IFSM | I²T | VTO | rT | TVJM | RthJc | RthCH | F | 外形 | 封装 |
| Tc=85°C | 50HZ | 50HZ | TVJM | TVJM | ||||||||
| (A) | (V) | (A) | A²S•10³ | V | mΩ | C | (C/W) | (C/W) | KN | |||

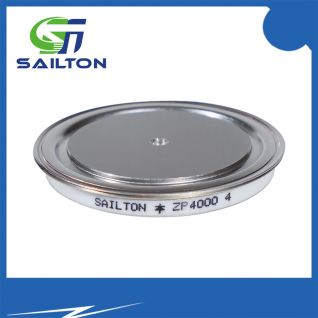

| ZP4000/02-06 | 5000 | 200-600 | 45 | 10 | 0.80 | 0.030 | 170 | 0.010 | 0.005 | 20-25 | D1 | 带陶瓷壳 |

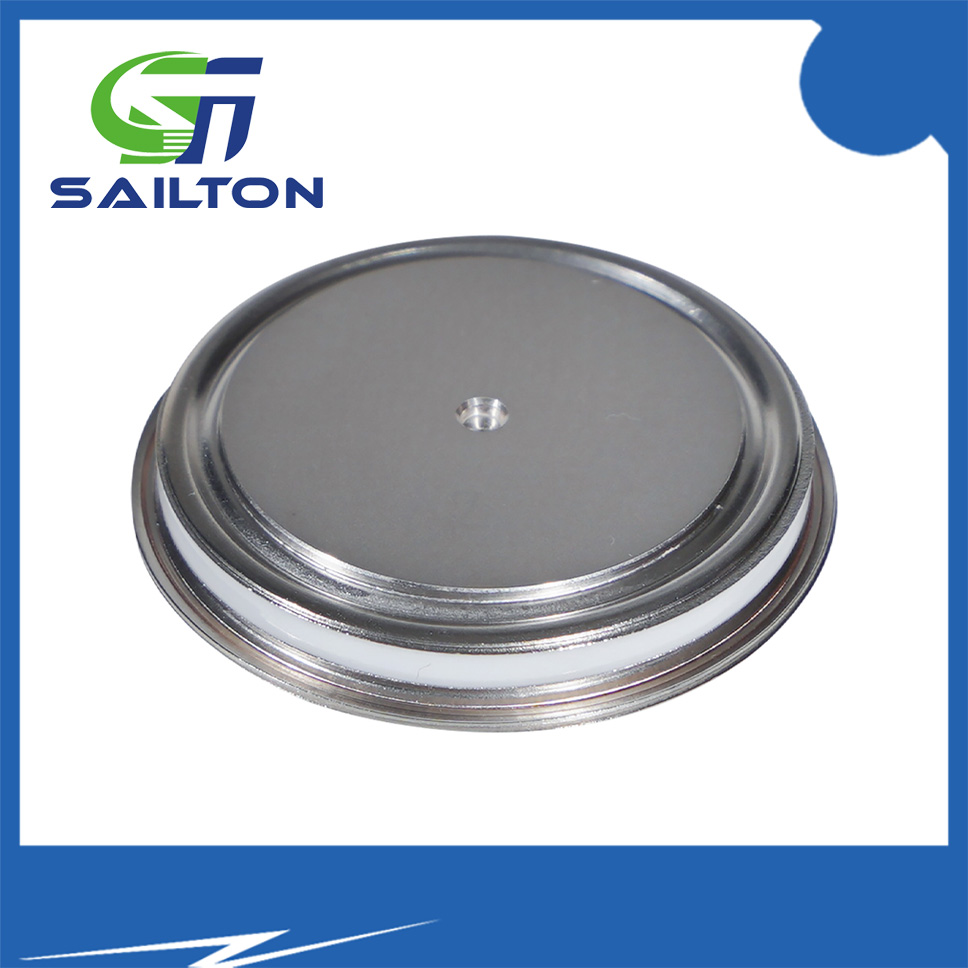

| ZP7100/02-06 | 7100 | 200-600 | 55 | 15 | 0.75 | 0.025 | 170 | 0.010 | 0.005 | 20-25 | D1 | 带陶瓷壳 |
| ZP10500/02-06 | 10500 | 200-600 | 70 | 25 | 0.80 | 0.03 | 170 | 0.0050 | 0.0026 | 30-50 | D18 | 无陶瓷壳 |
| ZP12000/02-06 | 11000 | 200-600 | 85 | 36 | 0.75 | 0.025 | 170 | 0.006 | 0.003 | 35-40 | D2 | 带陶瓷壳 |
| ZP13500/02-06 | 13500 | 200-600 | 85 | 36 | 0.75 | 0.02 | 170 | 0.0039 | 0.0025 | 35-70 | D19 | 无陶瓷壳 |
| ZP16000/02 | 16000 | 200-600 | 120 | 72 | 0.80 | 0.019 | 190 | 0.004 | 0.002 | 50-60 |
D3 |
带陶瓷壳 |

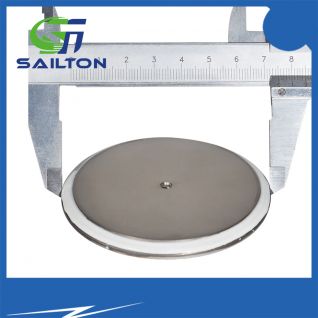

| ZP18000/02 | 18000 | 200-600 | 120 | 72 | 0.80 | 0.02 | 190 | 0.0035 | 0.002 | 70-80 | D20 |
无陶瓷壳 |
中频焊机整流管焊接系统的电路图：
用于中频点焊的焊接二极管
外形图：
 |
 |
 |
 |
 |
 |
应用图片：
用于反向固定式点焊机和机器人/汽车焊枪的焊接二极管
石磨电阻炉用的高密度整流器：
