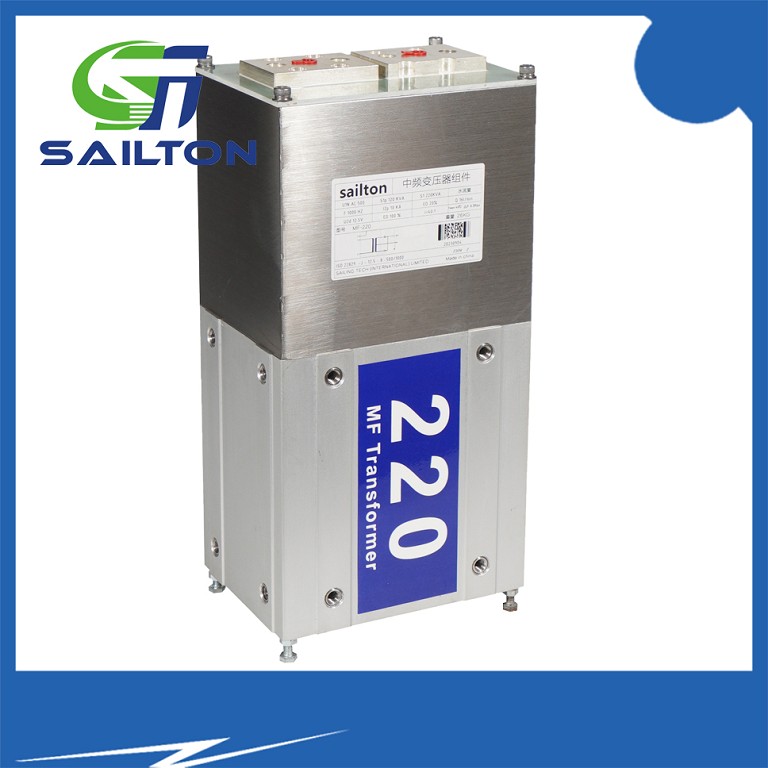

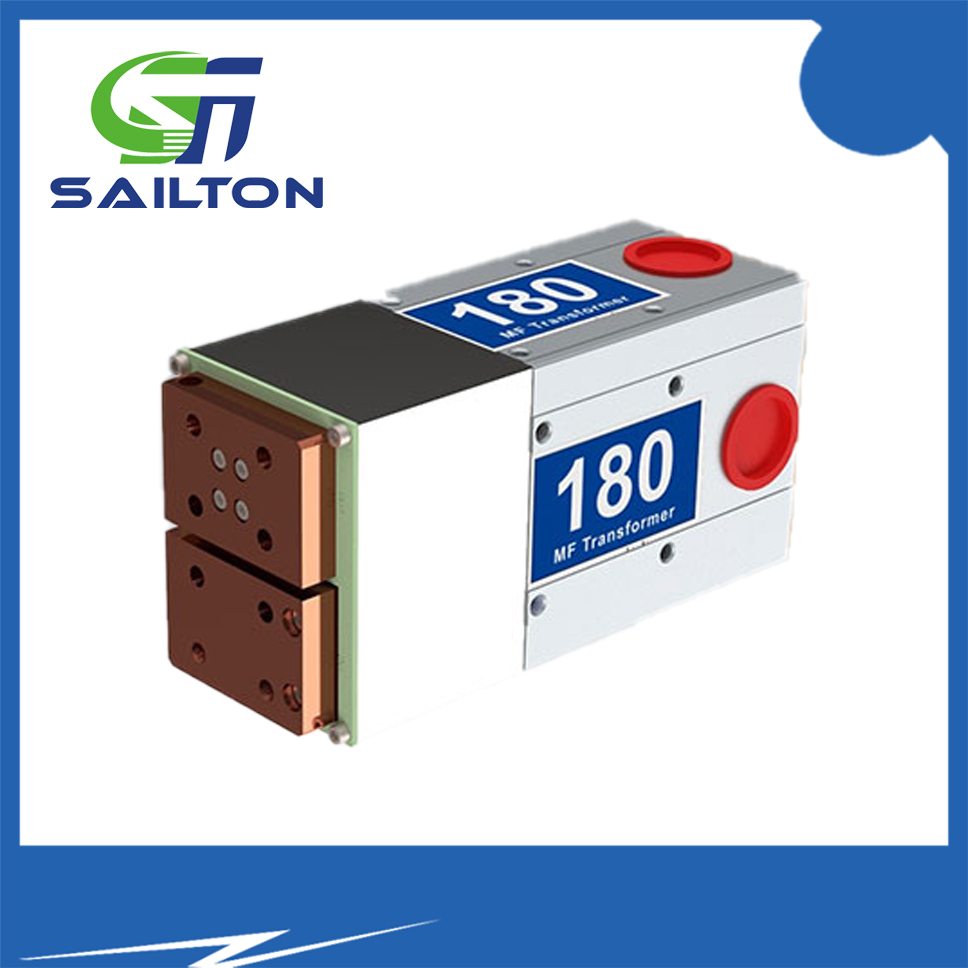

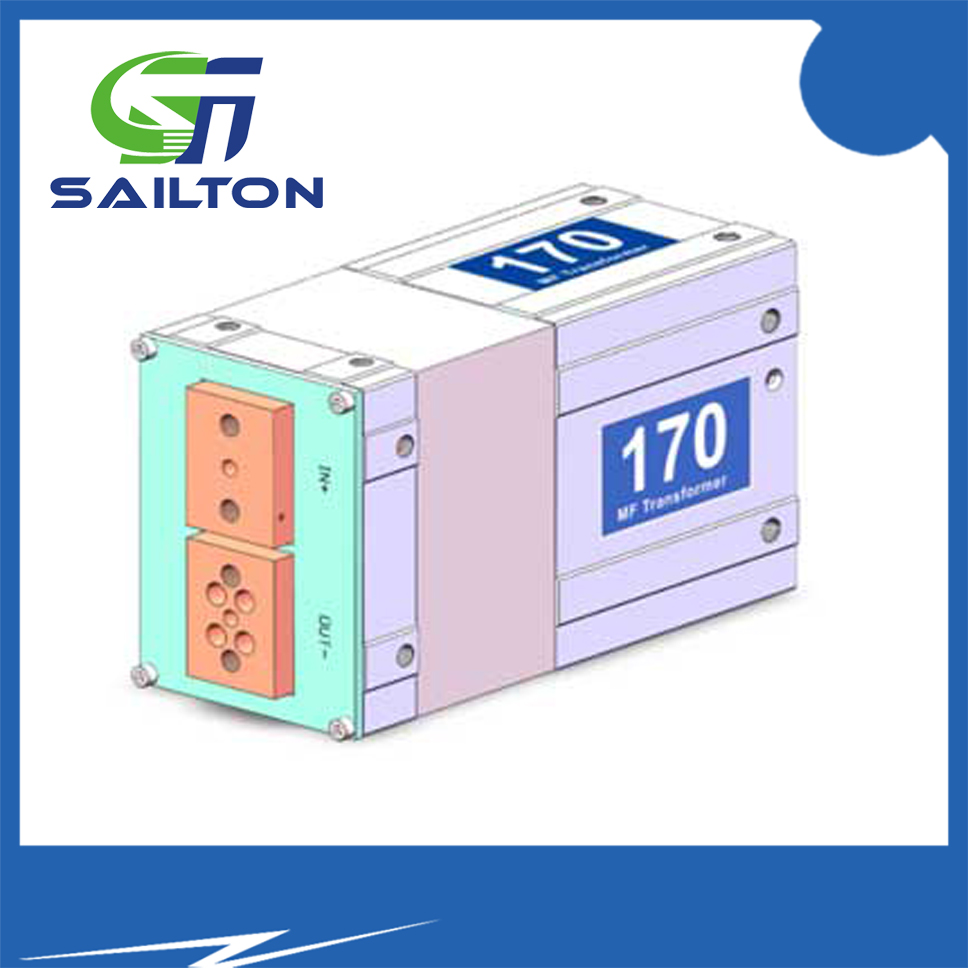

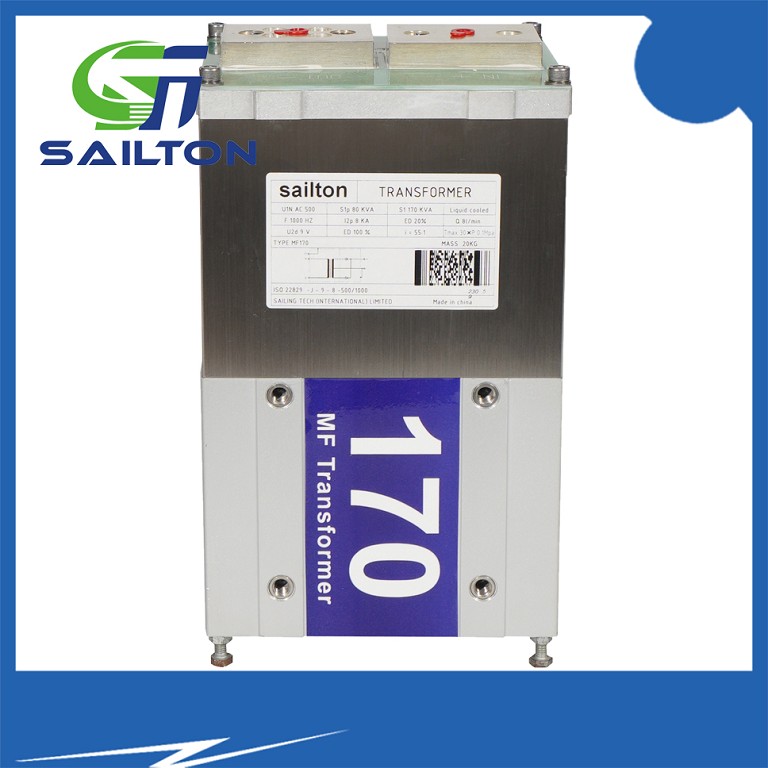

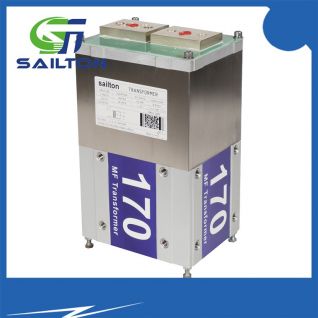

中频焊接变压器MF 系列 MF180-9 标称功率20%
用于各类中频 工频电阻焊机
例如汽车焊钳 缝焊机 网格焊机 点焊机 缝焊机 凸焊机 一体化焊机 机器人焊钳 对焊机 等等

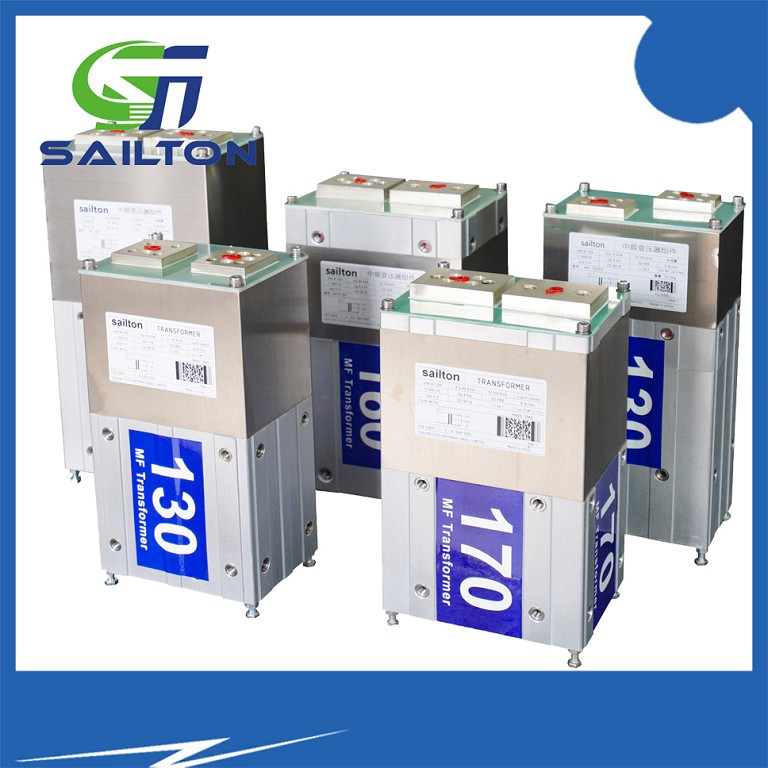

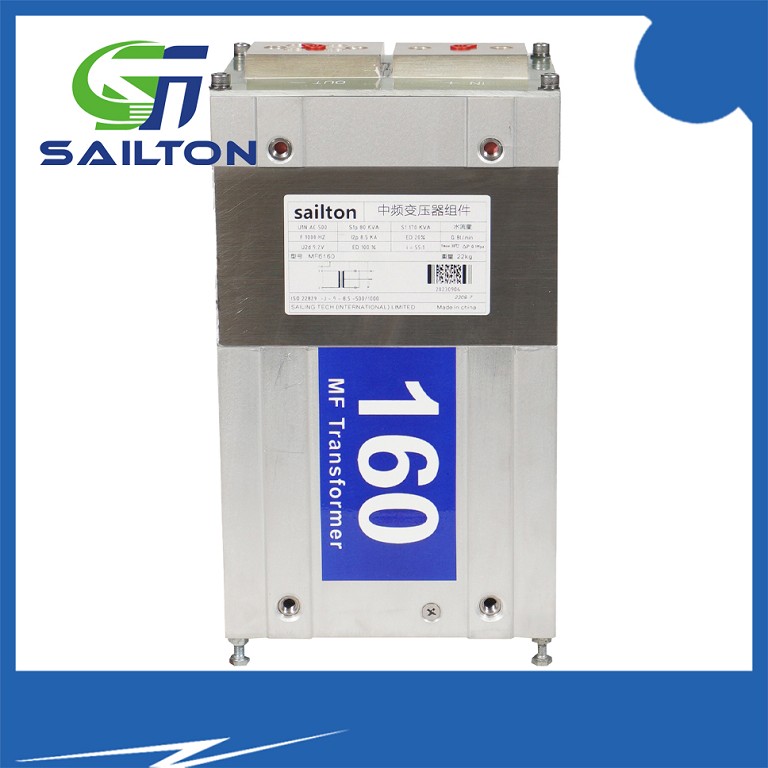

中频（MF）电阻焊机变压器
应用
用于各类中频 工频电阻焊机 例如汽车焊钳 缝焊机 网格焊机等等
简介
中频(MF)电阻焊机变压器是电阻焊技术最新进展的结果。它们由整流管逆变器供电，提供方波交流500 v @ 1000 Hz，由中频变压器转换为低压大电流交流。这种低压交流电流通过内置在变压器中的二极管块整流到直流。中频系统的较高工作频率允许使用更小更轻的变压器进行有效的能量转换。在便携式和机器人焊枪中使用中频变压器的其他好处是:焊接回路的电抗仅限制焊接电流的上斜率和下斜率，而峰值焊接电流仅受焊接回路电阻的限制。最终的结果是更小的变压器，特别是当焊接与大喉道，高阻抗枪。
中频焊接对电厂电力系统的要求较低。中频逆变器从所有三个相位提取平衡的线路电流，并在高功率因数(0.9)下工作。使用中频变压器，峰值焊接电流几乎等于其均方根值，这有助于在较低压力下获得无飞溅和恒定强度的高质量焊接。高频率允许更快-每秒1000次的过程控制，这再次导致更好的焊接质量。
技术选型表
| 型号 / TYPE | Unit | MF220GD | MF225GD | MF130GD | MF180 | MF180L | ||
| 初级额定电压 /primary nominal voltage | v | 500 | 500 | 500 | 500 | 500 | ||
| 频率 / frequency | Hz | 1000 | 1000 | 1000 | 1000 | 1000 | ||
| 负载持续率为 20%的标称功率/ nominal power at 20%ED | kVA | 220 | 350 | 130 | 180 | 180 | ||
| 负载持续率为 50%的标称功率/ nominal power at 50%ED |
kVA | 150 | 225 | 85 | 105 | 130 | ||
| 负载持续率为 100%的标称功率/ nominal power at 100%ED |
kVA | 117 | 170 | 58 | 75 | 105 | ||
| 空载电压/ secondary voltage | V | 13 | 13 | 9 | 9 | 13 | ||
| 持续直流电流 / permanent DC current 100% | A | 9000 | 13000 | 6500 | 8500 | 8500 | ||
| 短路电流/ short-circuit current | KA | 45 | 55 | 32 | 38 | 38 | ||
| 变压比 / turns ratio | N1/N2 | 38:1 | 38:1 | 55:1 | 55:1 | 38:1 | ||
| 重量 / weight | kg | 25 | 40 | 15 | 20 | 20 | ||
| 温度开关 / temperature switch | 2 x 150 °C, 1 x 70 °C 温度开关 (热保) /Temperature switch |
|||||||
| 绝缘等级 /insulation class | F(155°C) | |||||||
| 测流线圈/ eddy current testing | - | - | - | - | - | |||
| 尺寸/ size | mm | 160*125*412 | 171.5*151*450 | 150*106*276 | 160×125×262 | 160*125*362 | ||
| 冷却水流量/ cooling water quant. Q Tmax. 30℃ | I/ min | 12 | 12*2 | 8 | 8 | 8 | ||
| 压差 / pressure drop p (Q=6l / min ) | Mpa | ＜0.1 | ＜0.1 | ＜0.2 | ＜0.2 | ＜0.2 | ||
| 注：电极输出方式可以按需要调整 内置（）个整流管 | 4 | 4 | 2 | 2 | 2 | |||
负载持续率图表
| 型号 | ||
| M220GD |
负载曲线 Load diagram |
 |
| MF225GD |
负载曲线 Load diagram |
 |
| MF130GD |
负载曲线 Load diagram |
 |
| MF180 |
负载曲线 Load diagram |
 |
| MF180L |
负载曲线 Load diagram |
 |
注：
整流器额定值：负载持续率%基于从一次焊接开始到下一次焊接开始的最短时间
开机时间/（开机时间+关机时间）
变压器额定值：负载持续率%为一分钟内的总开机时间
NOTE：
If the secondary connection and secondary voltage need to be adjusted , please contact Manufacture
Duty factor diodes:from the beginning of one welding time to the beginning of the next welding （Spot to Spot）
Duty factor transformer:all welding time within 60s
